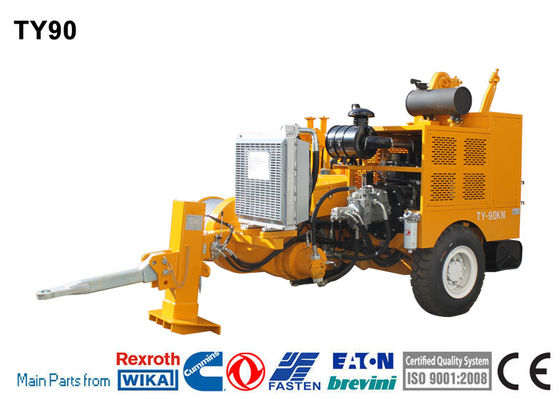

Equipamento de fixação de cordas de linha aérea de 90 kN

Esta máquina permite o enrolamento de tensão de um condutor de dois feixes de 500 mm2 ou menos em zonas montanhosas e montanhosas, de um condutor de dois feixes de 630 mm2 ou menos em terras planas,e de um único condutor 720 mm2 em vários terrenosAlém disso, pode ser utilizado para a fixação por tração de cabos ópticos OPGW ou ADSS e cordas de transporte de 220 kV em vários terrenos.

Transmissão hidráulica

Circuito hidráulico fechado para variação de velocidade em ambos os sentidos de rotação. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.

Diâmetro da roda de touro

540 mm

Número de ranhuras

8

Diâmetro máximo da corda

21 mm

Diâmetro máximo da bobina de corda

1400 mm

Peso total

4680 kg

Dimensões globais ( comprimento*largura*altura)

4000 × 2200 × 2100 mm

Puxação intermitente máxima

90 kN

Tração contínua máxima

80 kN

Velocidade máxima de tração

2.5 km/h

Velocidade máxima

5 km/h

Puxa à velocidade máxima.

40 kN

Motor

Cummins

Bomba hidráulica

Rexroth alemão

Motor principal

Rexroth alemão

Redutor de velocidade

Rexroth alemão / Itália Bonfiglioli

Motor de elevação de braços de cauda

American Eton

Medidor hidráulico

WIKA alemão

Mão de operação

Rexroth alemão

Diesel

118 kW ((158 cv)

Sistema de arrefecimento

água

Sistema elétrico

24 V

Sistema de iluminação do reboque

Grampos hidráulicos de cordas para troca de bobinas

Rolante giratório de corda de guia

Reboque para reboque a uma velocidade máxima de 15 km/h

Eje extra

Contador digital de velocidade e medidor (por encargo adicional)

Dinamômetro hidráulico com ponto de regulação e controlo automático da força máxima de tração

Sistema hidráulico de refrigeração de óleo

Instrumentos de comando para sistemas hidráulicos e motores a diesel

Rebocador de bobinas a bordo com vento de nível automático, adequado para os modos padrão de bobinas 1100 e 1400

Estabilizador frontal hidráulico

Ponto de ligação à terra
