Equipamento de fixação de cabos hidráulicos de 90 kN

Equipamento de fixação de cabos de linha aérea 90kN

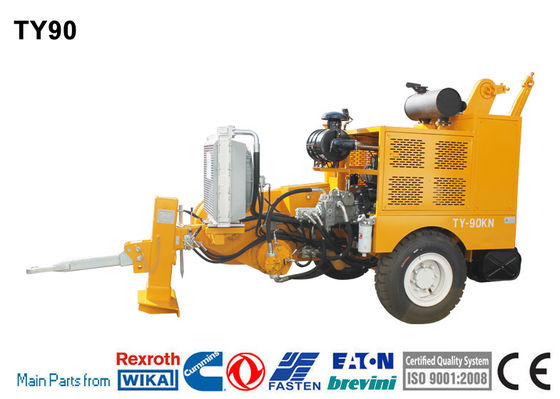

TY90 Retratador hidráulico

Esta máquina permite o enrolamento de tensão de um condutor de dois feixes de 500 mm2 ou menos em zonas montanhosas e montanhosas, de um condutor de dois feixes de 630 mm2 ou menos em terras planas,e de um único condutor 720 mm2 em vários terrenosAlém disso, pode ser utilizado para a fixação por tração de cabos ópticos OPGW ou ADSS e cordas de transporte de 220 kV em vários terrenos.

Características

Diâmetro da roda de touro: 540 mm

Número de ranhuras: 8

Diâmetro máximo da corda: 21 mm

Diâmetro máximo da bobina de corda: 1400 mm

Peso total: 4680 kg

Dimensões globais ( comprimento*largura*altura): 4000×2200×2100 mm

Desempenho

Tração máxima intermitente: 90kN

Tração máxima contínua: 80kN

Velocidade máxima de tração: 2,5 km/h

Velocidade máxima: 5 km/h

Puxar à velocidade máxima: 40kN

Motor

Combustível diesel: 118 kW ((158 cv)

Sistema de arrefecimento: água

Sistema elétrico: 24 V

Configuração principal

Motor: Cummins

bomba hidráulica: Rexroth alemão

Motor principal: Rexroth alemão

Redutor de velocidade: alemão Rexroth / Itália Bonfiglioli

Motor de elevação do suporte de cauda: American Eton

Contador hidráulico: WIKA alemão

Gestor: Rexroth alemão

Transmissão hidráulica

Circuito hidráulico fechado para variação de velocidade em ambos os sentidos de rotação. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.

Configuração

Dinamômetro hidráulico com ponto de regulação e controlo automático da força máxima de tração

Sistema hidráulico de refrigeração de óleo

Instrumentos de comando para sistemas hidráulicos e motores a diesel

Rebocador de bobinas a bordo com vento de nível automático, adequado para os modos padrão de bobinas 1100 e 1400

Estabilizador frontal hidráulico

Ponto de ligação à terra
