Equipamento de enxaguamento de cordas de arame elétrico, tirador de fio hidráulico

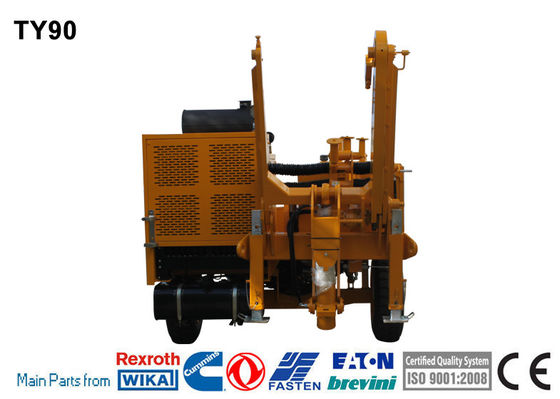

TY90 Retratador hidráulico

• Esta máquina permite o enrolamento de tensão de um condutor de dois feixes de 500 mm2 ou menos em zonas montanhosas e montanhosas, de um condutor de dois feixes de 630 mm2 ou menos em terras planas,e de um único condutor 720 mm2 em vários terrenos;
• Além disso, pode ser utilizado para a fixação de tração de cabos ópticos OPGW ou ADSS e de cordas de carga de 220 kV em vários terrenos.

Características

• Diâmetro da roda de touro: 540 mm
• Número de ranhuras: 8
• Diâmetro máximo da corda: 21 mm
• Diâmetro máximo da bobina de corda: 1400 mm
• Peso total: 4680 kg
• Dimensões globais ( comprimento*largura*altura): 4000×2200×2100 mm

Desempenho

• Tração máxima intermitente: 90kN
• Tração máxima contínua: 80kN
• Velocidade máxima de tração: 2,5 km/h
• Velocidade máxima: 5 km/h
• Puxar à velocidade máxima: 40kN

Motor

• Combustível diesel: 118 kW ((158 cv)
• Sistema de arrefecimento: água
• Sistema elétrico: 24 V

Configuração principal

• Motor: Cummins
• Bomba hidráulica: Rexroth alemão
• Motor principal: Rexroth alemão
• Redutor de velocidade: alemão Rexroth / Itália Bonfiglioli
• Motor de elevação do suporte de cauda: American Eton
• Contador hidráulico: WIKA alemão
• Gestor: Rexroth alemão

Configuração

• Dinamômetro hidráulico com ponto de regulação e controlo automático da força máxima de tração
• Sistema hidráulico de refrigeração de óleo
• Instrumentos de comando para sistemas hidráulicos e motores a diesel
• Rebocador de bobinas a bordo com vento de nível automático, adequado para os modos padrão de bobinas 1100 e 1400
• Estabilizador frontal hidráulico
• Ponto de ligação à terra

Dispositivos adicionais

• Sistema de iluminação do reboque
• Grampos hidráulicos de cordas para troca de bobinas
• Rolante giratório de corda de guia
• Reboque para reboque a uma velocidade máxima de 15 km/h
• Eje extra
• Contador digital de velocidade e medidor (por encargo adicional)

Transmissão hidráulica

• Circuito hidráulico fechado para variação de velocidade em ambos os sentidos de rotação.
• This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.
